مصطلحات الموقع في الحدادة المسلحة بالصور شرح لأهم مصطلحات الموقع في أعمال الحدادة المسلحة واسماء العدد المستخدمة والتي يتم تداولها في المواقع لتسهل عليك أخي المهندس أو المشرف التعامل بمصطلحات العمال والفنيين في مواقع العمل اذا صادفك مصطلح ليس مذكور فلا تبخل علينا بذكرة في التعليقات لتعم الفائدة

العدد المستخدمة في أعمال الحدادة المسلحة

- ملوينة: تستعمل في استعدال وتوضيب وتجنيش الحديد.

- ماكينة كانات: تستعمل في عمل الكانات.

- قاعدة تجنيش: تستعمل في استعدال وتوضيب وتجنيش الحديد.

- مفتاح استعدال: يستعمل في استعدال الحديد وفي الأقطار الصغيرة.

مصطلحات الموقع في الحدادة المسلحة بالصور

- الجنش: له أشكال متعددة حسب التصميم ويكون طوله 10 Ø السيخ وفائدته زيادة تماسك الحديد بالخرسانة.

- الخلوص: وهو ترك فراغ بين الحديد والسطح السفلي والعلوي للخرسانة لعمل الغطاء ولحماية الحديد من الصدأ ويقدر بحوالي 2,5سم ويصل إلى 1.5سم في الأسقف.

- البسكويت: وهي تصنع من الأسمنت والرمل وفائدتها غلق مسافة الغطاء ويمكن صنعها من البلاستيك.

- طرف الرباط: وهو الزيادة في الطول للرفع علماً بأن أماكن الضغط تحتاج إلى زيادة قدرها 25Ø وأماكن الشد تحتاج إلى زيادة قدرها 40Ø كما يجب وضعها بطريقة شطرنجية.

- التقسيط: وهو توزيع المسافات بين الحديد وبعضه.

- الأليزون: نقطة التقاء الجناح بالجريدة أو الجريدة ببحر الدوران.

- جناح الدوران: هو أحد أجزاء السيخ المكسح ويلتقي مع الجريدة في الأليزون.

         - الكوستلة: هي الجزء المائل من السيخ المكسح.

- التكريب: يُستعمل في السقف لعدم القدرة على التكسيح في السيخ وهو عملية خدع نصف الفرش العلوي عند خمس البحر على الطرفين في بلاطات السقف وذلك قبل الصب مباشرة أو أثناء هذه العملية باستخدام الملاوينة.

- الكرسي: يوضع عادة في بلاطات الأسقف إن وجدت رقتين لحديد السقف.

- البرندات: هي أسياخ توضع في الكمرات ذات العمق الكبير وتربط مع الكانات.

- الزرجنة: هي عملية ربط وإحكام الحديد أو الخشب لضمان ثباته في موضعه.

- توشيح العلامة: وضع علامة بالطباشير حول قطر السيخ لسهولة توضيبه.

- التجنيط: يتم عملها بالطباشير لتعليم مكان الحديد حتى يتم التقسيط بسهولة.

- الكرفتة: وهي سيخ يشكل ويستخدم في الكابولي وحمامات السباحة وخزانات المياه.

- البادي: وهو السيخ الذي يُرص في أول الباكية أو الكانة التي توضع في أول العمود أو الكمرة.

         - الناهي: هو السيخ الذي يرص في آخر الباكية أو الكانة التي توضع في آخر العمود أو الكمرة.

- الساقط: هو الحديد السفلي الذي يوضع في أسفل الكمرات والسملات.

- المعلق: هو الحديد العدل العلوي الذي تعلق عليه الكانات.

- الدوران: هو السيخ المكسح وهو حديد رئيسي في الكمرات والسملات.

- الفرش: هو الحديد السفلي الذي يوضع في البحر الضيق في البلاطات الخرسانية والقواعد.

- الغطاء: هو الحديد الذي يعلو الفرش ويوضع في البحر الكبير في البلاطات الخرسانية والقواعد.

- برانيط:هو الحديد الاضافي العلوي الذي يوضع فوق الكمرات في السقف السوليد سلاب أو فوق الاعمدة في السقف الفلات سلاب

- السوكة: تستخدم في تسليح بلاطات البلكونات وجناحها السفلي يركب 20سم للبحر المجاور والجناح العلوي يركب مرة ونصف من الرفرفة للبحر المجاور.

- الفواتير: عبارة عن ثلاثة أو أربعة أسياخ توضع في بلاطات السقف في الوسط وتوضع إما في الطول وتسمى فواتير طولية أو في العرض وتسمى فواتير عرضية أو في الزوايا وتسمى فواتير جانبية والفواتير عامة تكون أقطارها أكبر من أقطار الحديد المستعمل في تسليح البلاطة.

        - السابق واللاحق: عبارة عن سيخان مكسحان أحدهما سابق والأخر لاحق وهي أسياخ الدوران وتركب بهذه الطريقة عندما يكون بحر الكمرة كبير فيوضع النصف سابق والأخر لاحق أو حسب اللوحات الإنشائية ويكسح السابق في الخمس أو السبع حسب نوع الكمرة.

أنواع الكانات:

- كانة صندوق: تستخدم في الكمرات والأعمدة المربعة أو المستطيلة بحسب قطاع العمود أو الكمرة (طولها = 2س + 2ص + 15سم أو 20Ø السيخ).

ويُلاحظ ترك مسافة مقدارها 1,5سم من كل جهة داخل الفورمة الخشبية وهو عبارة عن  الغطاء الخرساني.

- كانة بعيون: حيث تستخدم العيون لربط الأسياخ في أماكنها حتى لا تهرب (طولها = 2س + 2ص + 20 Ø + 10سم ن).

حيث ن =عدد العيون.

- كانة نجمة أو حجاب: تستخدم في الأعمدة ذات الثماني أسياخ (الطول = 2س + 2ص + (الطول + العرض ) × 1,4 × 20 Ø).

- كانة بجناح: تستخدم في الكمرة المقلوبة على شكل حرف " L " عندما تكون في الطرف.

- كانة بجناحين: تستخدم في الكمرة المقلوبة في الوسط على شكل حرف " T " مقلـوب.

- كانة أوتوماتيك: تستخدم في قطاعات الأعمدة ذات الثماني أسياخ (الطول = الطول ×2 + العرض ×4 + 2\3 الطول + 20 Ø).

- كانة حباية: (الطول = الطول ×2 + العرض ×4 + 20 Ø).

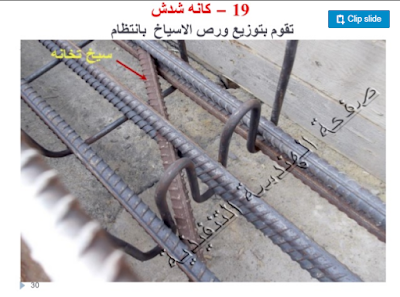

 كانة شدش: تستخدم في أعمال التشكيلات المعمارية وحفظ المسافات بين الحديد ثابتة وتستخدم أيضاً في الكمرات والسملات (الطول = 2س + ص + 7×5 + 6×10 + 20 Ø).

- كانة دائرية: تستخدم في الأعمدة الدائرية (الطول = 2 ط نق + 20 Ø).

- كانة دائرية بعيون: (الطول = 2 ط نق + 20 Ø+ 10سم ن).

- كانة على شكل حرف:  " L " .

- كانة على شكل حرف:  " T " .
